La adquisición de maquinaria compleja para el procesamiento químico requiere un gasto de capital sustancial. No puede permitirse el lujo de confiar en suposiciones al solicitar equipos rotativos para entornos peligrosos. Realizar pedidos sin una validación de rendimiento rigurosa corre el riesgo de fallas mecánicas prematuras, fugas químicas peligrosas y un incumplimiento grave de los estrictos protocolos de seguridad de la planta. Desafortunadamente, las hojas de datos de los fabricantes a menudo presentan un rendimiento teórico idealizado en lugar de una confiabilidad práctica en el campo. Los compradores deben cerrar la brecha crítica entre las métricas de marketing anunciadas y la confiabilidad mecánica real en condiciones de proceso específicas del mundo real. Este artículo proporciona un marco de evaluación estandarizado y basado en evidencia diseñado para equipos de ingeniería y adquisiciones. Exploraremos cómo evaluar los parámetros operativos esenciales y los estrictos requisitos mecánicos antes de finalizar la orden de compra (PO). Aprenderá exactamente cómo validar sistemáticamente datos hidráulicos, tolerancias de prueba y planes de inspección de fábrica de manera efectiva.
Priorice las bombas que funcionan de manera consistente dentro de la región operativa preferida (POR) en lugar de solo la región operativa permitida (AOR) para maximizar el tiempo medio entre fallas (MTBF).
Examine las tolerancias de prueba API 610 para altura nominal, flujo y potencia para evitar un tamaño insuficiente o una sobrecarga del motor.
Validar estrictamente los márgenes de NPSH; el NPSH disponible debe exceder de manera segura el NPSH requerido para evitar la cavitación en aplicaciones de químicos volátiles.
Exigir protocolos claros de prueba de aceptación de fábrica (FAT) y el cumplimiento del sello API 682 como criterios de adquisición no negociables.
La evaluación de una bomba de proceso químico requiere una estricta alineación con las especificaciones de su sistema. Debe cumplir con requisitos específicos de flujo y altura sin provocar vibraciones excesivas o desgaste rápido del sello. El Instituto Americano del Petróleo establece puntos de referencia claros para estos límites operativos. Clasificamos estos límites operativos en dos zonas de ingeniería distintas.
Debe verificar de cerca la curva de rendimiento del fabricante. Debe garantizar la operación continua dentro de la Región Operativa Preferida (POR). El estándar API 610 define esta región como entre el 70% y el 120% del Punto de Mejor Eficiencia (BEP). Operar dentro de esta ventana minimiza las cargas radiales dañinas en el impulsor. Mantiene el flujo de fluido interno altamente estable y predecible. El flujo estable evita la recirculación interna. Esto extiende directamente la vida útil de los componentes internos.
Los fabricantes también definen una región operativa permitida (AOR). Basan estos límites absolutos en los niveles máximos de vibración aceptables y el aumento de la temperatura interna. Debe restringir el funcionamiento en los bordes del AOR únicamente a condiciones temporales o transitorias. El funcionamiento prolongado en esta zona más amplia provoca un rápido desgaste mecánico. La deflexión del eje aumenta significativamente cerca de los límites de AOR. Esta desviación daña los sellos mecánicos y los conjuntos de cojinetes.
Rechace propuestas de proveedores en las que el deber operativo normal de su planta quede fuera del POR. Operar continuamente fuera de esta zona preferida aumenta exponencialmente las cargas radiales. Reduce drásticamente la vida útil de los rodamientos y compromete los sellos del eje críticos. Una selección inicial adecuada elimina estos riesgos por completo.
Tabla 1: Comparación de regiones operativas
Parámetro operativo | Región operativa preferida (POR) | Región operativa permitida (AOR) |
|---|---|---|
Rango de flujo (% de BEP) | 70% a 120% | Definido por el proveedor (p. ej., del 30 % al 130 %) |
Niveles de vibración | Mínimo; bien dentro de los límites de API | Más alto; se acerca a los límites máximos de API |
Vida útil del sello y del rodamiento | Vida útil máxima esperada | Vida útil significativamente reducida |
Escenario de uso típico | Funcionamiento diario normal y continuo | Condiciones transitorias, de inicio o de emergencia |
Un error común es dimensionar una bomba para su capacidad futura pero operarla actualmente con un flujo mínimo. Esto obliga a la unidad a correr constantemente cerca del borde izquierdo del AOR. Priorice siempre los requisitos actuales de servicio continuo. Puede utilizar variadores de frecuencia para gestionar futuros aumentos de capacidad de forma segura.
No todas las bombas funcionan exactamente según la curva teórica presentada. La evaluación del rendimiento de la bomba centrífuga API 610 requiere comprender las desviaciones aceptables. La norma establece límites estrictos durante las pruebas de fábrica. Estas tolerancias precisas protegen a los compradores de recibir equipos de bajo rendimiento o con demasiada potencia.
Debe validar cuidadosamente el servicio nominal. Compruebe cómo maneja el fabricante las tolerancias estándar durante las pruebas. Estos incluyen porcentajes específicos más o menos sobre flujo, altura y eficiencia general. Un impulsor de gran tamaño podría entregar el flujo solicitado pero consumir energía eléctrica excesiva. La norma permite pequeñas tolerancias positivas en la cabeza. Esto significa que su bomba podría producir un poco más de presión de la solicitada.
A continuación, analice la cabeza de la válvula cerrada. Los ingenieros a menudo se refieren a esto como cabezal de cierre. Debe asegurarse de que la altura máxima a flujo cero no exceda la presión de diseño de su sistema. También debe permanecer dentro de los límites de seguridad de las tuberías. Una bomba que supere estos umbrales puede reventar catastróficamente válvulas o componentes de tuberías aguas abajo.
El consumo de energía exige un escrutinio de ingeniería igual. Confirme que las tolerancias de prueba no excedan el requisito de potencia más allá de la capacidad nominal del motor. Debe comparar el consumo de energía potencial máximo con la potencia indicada en la placa de identificación del motor seleccionado. Asegúrese siempre de que el motor cubra los requisitos de potencia del final de la curva. Esto evita disparos molestos durante eventos inesperados de alto flujo.
Exija informes de prueba de rendimiento de muestra de proyectos anteriores similares. Los proveedores transparentes proporcionan fácilmente datos históricos de la curva de prueba. Utilizan estos datos para demostrar la coherencia de su fabricación y el control de calidad. Revise estos documentos para verificar que alcancen de manera confiable las bandas de rendimiento requeridas sin modificaciones extensas de fábrica. Rechace a los proveedores que dudan en compartir esta evidencia histórica.
La manipulación de fluidos volátiles cerca de su presión de vapor presenta graves desafíos de ingeniería. La cavitación sigue siendo una causa principal de fallas mecánicas catastróficas en el procesamiento químico. Cuando la presión localizada cae por debajo de la presión de vapor, se forman burbujas de vapor. Estas burbujas viajan a zonas de mayor presión y colapsan violentamente. Este violento colapso destruye los impulsores rápidamente e induce vibraciones extremas.
La altura neta de succión positiva disponible (NPSHa) en su sistema es fundamental. Siempre debe exceder la altura neta de succión positiva requerida (NPSHr) de la bomba. Usted calcula NPSHa en función de los niveles del tanque, la presión atmosférica y la fricción específica de la tubería. El fabricante determina el NPSHr estrictamente mediante pruebas físicas en fábrica.
Asegúrese de que el fabricante tenga en cuenta el margen recomendado por API. Este margen de seguridad suele ser de 1 metro o más. Depende en gran medida de las propiedades específicas del fluido y del nivel de energía cinética. Los productos químicos altamente volátiles, como los hidrocarburos ligeros, exigen reservas de seguridad aún mayores. Un diseño de margen cero prácticamente garantiza fallas prematuras.
Evalúe cuidadosamente el valor de la velocidad específica de succión (Nss). Los números de Nss excesivamente altos a menudo indican una ventana operativa estable más estrecha. Señalan una mayor susceptibilidad a la recirculación interna de fluidos en caso de flujos parciales. Esta recirculación interna crea vibraciones dañinas de baja frecuencia.
Mantenga los valores de Nss por debajo de 11 000 (unidades estadounidenses) para la mayoría de las tareas químicas estándar.
Exija diseños de inductores personalizados si su sistema proporciona NPSHa extremadamente bajo.
Evite depender completamente de las pruebas de agua estándar para predecir el comportamiento de cavitación de hidrocarburos.
Verifique nuevamente todos los cálculos de pérdida por fricción de las tuberías de succión antes de aprobar la hoja de datos.
El éxito hidráulico no significa nada si la metalurgia falla bajo una operación agresiva. Debe asegurarse de que los materiales elegidos resistan la exposición a productos químicos agresivos a lo largo del tiempo. Una bomba API 610 robusta depende de un diseño mecánico superior y una selección correcta de materiales.
Haga una referencia cruzada de las piezas húmedas propuestas con las clases de materiales API 610 que se encuentran en el Anexo H. Las clases comunes incluyen S-6 (acero al carbono), C-6 (12 % de cromo), A-8 (inoxidable austenítico) y D-1 (inoxidable dúplex). Compare estos cuidadosamente con sus requisitos específicos de corrosividad química y temperatura de funcionamiento. Una falta de coincidencia aquí garantiza una rápida corrosión, adelgazamiento de las carcasas y fugas de fluidos peligrosas.

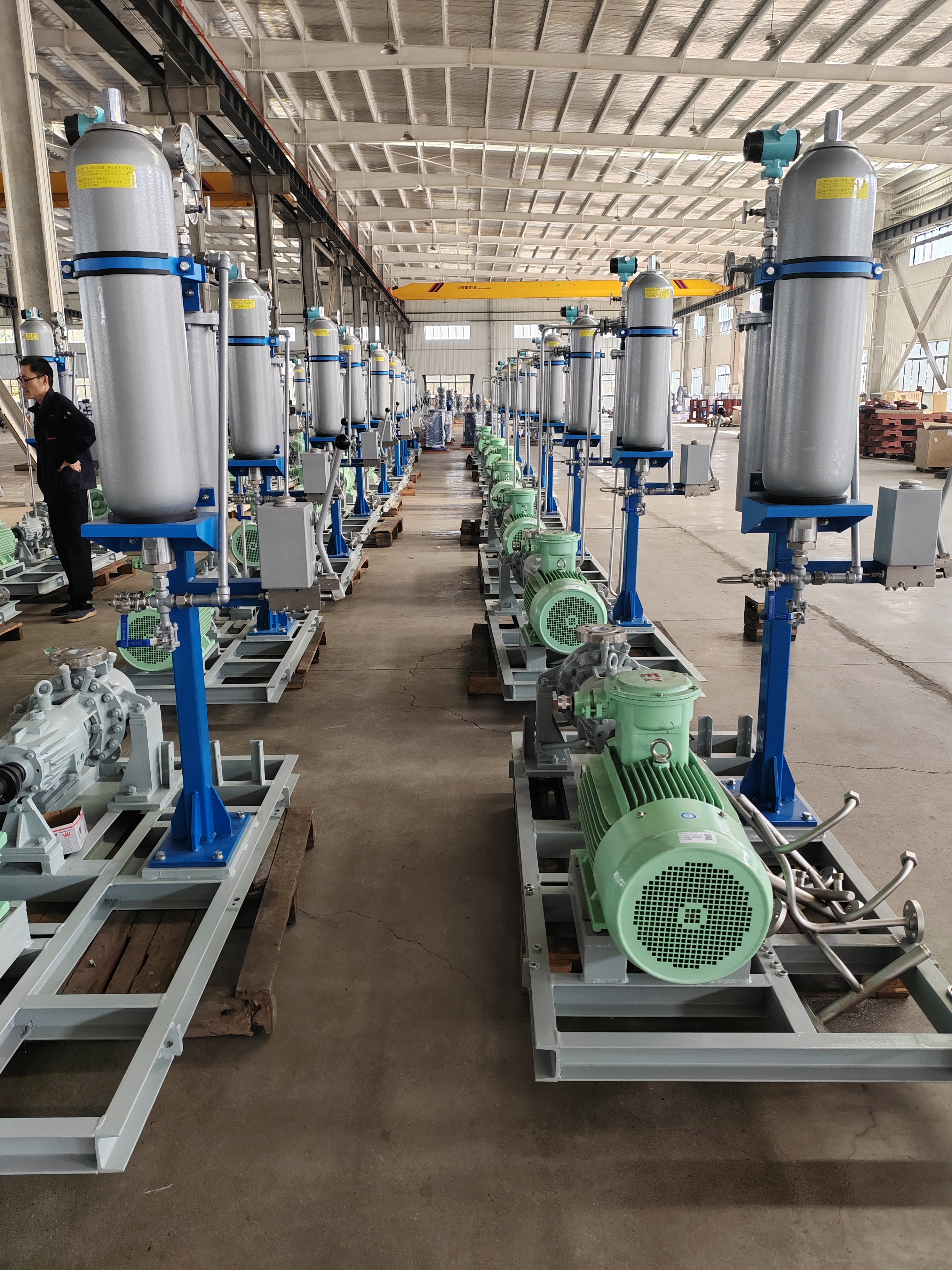

Verificar el cumplimiento absoluto de las normas API 682 para las dimensiones de la cámara de sellado. Debe asegurarse de que exista un espacio físico adecuado para los planos avanzados de tuberías con sello mecánico. Los productos químicos peligrosos a menudo requieren complejas disposiciones de doble sello. Estos incluyen sistemas como el Plan 53B o el Plan 54. Estos sistemas de fluidos de barrera necesitan espacios libres específicos en la cámara para funcionar correctamente y disipar el calor.
Revise detenidamente la dinámica del rotor y los límites de vibración propuestos. Analice la luz del rodamiento y la relación de rigidez del eje. Los ingenieros calculan esto como la relación L³/D⁴, donde L es la luz del rodamiento y D es el diámetro del eje. Una relación más baja indica un eje más rígido. Un eje rígido minimiza la deflexión en las caras del sello mecánico durante la operación. La deflexión mínima previene las emisiones fugitivas y extiende dramáticamente la vida útil del sello mecánico.
También debes verificar el diseño de la placa base. Una placa base endeble anula la excelente dinámica del rotor. Asegúrese de que el fabricante proponga una placa base de construcción rígida y con muchas nervaduras. Debe resistir la torsión durante la instalación y operación de la tubería. La mala rigidez de la placa base conduce directamente a problemas crónicos de desalineación.
La capa de evaluación final implica la verificación e inspección de fábrica. Debe verificar cómo el fabricante demostrará el rendimiento antes de autorizar el envío. Las pruebas sólidas evitan costosas modificaciones del sitio y retrasos en el inicio de los proyectos. Obliga al proveedor a corregir defectos en sus instalaciones, no en las suyas.
Asegúrese de que las pruebas hidrostáticas estándar estén claramente documentadas en la propuesta comercial. El fabricante debe probar las carcasas de presión a 1,5 veces la presión de trabajo máxima permitida (MAWP). Deben mantener esta presión durante un mínimo de 30 minutos. Este paso crítico confirma la integridad de la carcasa bajo condiciones de estrés extremas. Garantiza que la carcasa no se rompa bajo picos repentinos de presión.
Para aplicaciones críticas, especifique una prueba de rendimiento presenciada o presenciada de forma remota. El fabricante debe probar la unidad en un mínimo de cinco puntos específicos de la curva de rendimiento. Estos puntos generalmente incluyen cierre, flujo estable continuo mínimo, punto medio, flujo nominal y flujo máximo. Esto confirma el comportamiento en todo el rango operativo.
Decida si su aplicación requiere una prueba de supresión de NPSHr. Recomendamos encarecidamente esto para sistemas con NPSHa excepcionalmente bajo. Demuestra físicamente que el equipo no cavitará en sus condiciones de succión específicas. Elimina las conjeturas teóricas.
Utilice la siguiente lógica de preselección al evaluar las propuestas de proveedores:
Solicite un Plan de Inspección y Pruebas (ITP) detallado durante la fase de licitación inicial.
Revise los costos de partidas individuales propuestos para las pruebas de cumplimiento de API estándar.
Elimine a los proveedores que cobran primas excesivas por las pruebas básicas de validación de API.
Rechazar propuestas que carezcan de documentación transparente para sus procesos internos de QA/QC.
Confirme que el proveedor tenga centros de servicio localizados para brindar soporte en la puesta en marcha en el futuro.
Una estrategia FAT integral proporciona la máxima tranquilidad. Garantiza que el equipo coincida con las especificaciones precisas acordadas en la hoja de datos. No comprometa los requisitos de prueba para ahorrar costos iniciales menores. Saltarse las pruebas a menudo conduce a fallas operativas desastrosas.
La evaluación de equipos de bombeo industriales requiere mirar mucho más allá de los parámetros básicos de flujo y altura. Debe examinar las regiones operativas preferidas, las estrictas tolerancias de prueba, la rigidez mecánica y la compatibilidad de los sellos. La transparencia de las pruebas sirve como prueba definitiva de la calidad de fabricación. Al exigir evidencia rigurosa por adelantado, usted protege su planta contra tiempos de inactividad catastróficos y peligros ambientales.
Antes de emitir una orden de compra, solicite a los proveedores que envíen una hoja de datos API 610 completamente completa. La demanda propuso curvas de rendimiento que trazan claramente el NPSHr, el consumo máximo de energía y las bandas de eficiencia. Solicite un Plan de inspección y prueba (ITP) detallado para que su equipo de ingeniería lo revise minuciosamente. Compare todos los envíos de proveedores estrictamente con los requisitos operativos y de seguridad básicos de su sitio para garantizar una integración perfecta.
R: La ubicación de su punto de funcionamiento nominal en relación con el punto de mejor eficiencia (BEP) de la bomba. Operar fuera de la región operativa preferida conduce a una degradación mecánica prematura.
R: API 610 permite ciertas tolerancias positivas en el consumo de energía y la altura. Debe asegurarse de que el motor seleccionado tenga el tamaño adecuado para manejar el consumo de energía máximo permitido en toda la curva utilizable, no solo en el punto nominal.
R: Sí, pero por lo general su coste es prohibitivo. Las bombas centrífugas API 610 están diseñadas en gran medida para temperaturas extremas, altas presiones y productos químicos peligrosos. Para agua estándar, las bombas ISO o ANSI suelen ser más viables económicamente.
R: El fabricante debe modificar el sistema hidráulico (como recortar el impulsor o pulir la voluta) y volver a realizar la prueba a su cargo hasta que la bomba esté dentro de las tolerancias aceptables API 610. Su orden de compra debe estipular claramente esta condición.
