El trabajo de proceso conlleva riesgos increíblemente altos para las instalaciones industriales. Las fallas en los equipos en el procesamiento de hidrocarburos o productos químicos pesados provocan tiempos de inactividad inaceptables. Crea graves riesgos para la seguridad y enormes responsabilidades medioambientales. Simplemente no puede permitirse errores de cálculo en estos entornos críticos. El dimensionamiento de una bomba API 610 va mucho más allá de los ajustes hidráulicos básicos. Requiere equilibrar la flexibilidad operativa con el estricto cumplimiento de los requisitos mecánicos y metalúrgicos de API 610 (ISO 13709).
Escribimos esta guía para proporcionar a los ingenieros de procesos y equipos de adquisiciones un marco definitivo. Aprenderá paso a paso cómo especificar, dimensionar y evaluar bombas de proceso API 610. Nuestro enfoque elimina las conjeturas y construye una base sólida para su estrategia de adquisiciones. Al final, sabrá exactamente cómo garantizar la confiabilidad a largo plazo y el cumplimiento estricto para sus aplicaciones industriales más exigentes.
Los datos iniciales inexactos crean un efecto dominó. Estos primeros errores se agravan rápidamente durante la selección de la bomba. Resultan en un funcionamiento fuera de diseño, un mantenimiento excesivo o incluso fallos mecánicos catastróficos. Un proceso de dimensionamiento sólido siempre comienza enmarcando el problema empresarial exacto. Debes captar la realidad, no sólo los ideales teóricos. Los ingenieros suelen confiar en un único punto de diseño. Este enfoque ignora las fluctuaciones del proceso y, en última instancia, perjudica la confiabilidad.
Los fluidos se comportan de manera diferente bajo diferentes condiciones térmicas. Debe mapear estas variaciones a fondo. Estandarice su hoja de datos utilizando mediciones precisas en todos los extremos operativos.
Debe mapear con precisión las pérdidas por carga estática y por fricción dinámica. Mapeelos en todo el rango operativo previsto. No se limite a trazar el único punto puntuado. Las válvulas de control aceleran el flujo, cambiando dinámicamente la curva del sistema. Los filtros se obstruyen con el tiempo, aumentando las pérdidas por fricción. El tamaño adecuado de la bomba API 610 tiene en cuenta estas realidades. Necesita una curva de resistencia del sistema completa. Muestra exactamente dónde se cruza la curva de rendimiento de la bomba con las demandas reales de su proceso. Esta intersección dicta la eficiencia en el mundo real.
La selección hidráulica separa una bomba confiable de una pesadilla de mantenimiento. Las tareas de proceso exigen estabilidad. Se logra estabilidad manteniendo la bomba dentro de su región operativa preferida.
Las pautas API 610 recomiendan encarecidamente operar entre el 80 % y el 110 % del BEP. Operar demasiado a la izquierda del BEP provoca la recirculación del flujo interno. Esta recirculación genera un alto empuje radial, desviando severamente el eje. La deflexión del eje destruye los sellos mecánicos y los cojinetes. Por el contrario, operar demasiado a la derecha del BEP aumenta enormemente la velocidad del fluido. Esto provoca estrangulamiento del flujo, vibraciones intensas y riesgos inmediatos de cavitación. Debe seleccionar un perfil de impulsor que se alinee estrechamente con el flujo de su proceso normal.
Cuadro 1: Zonas Operativas y Riesgos Mecánicos Asociados
| Flujo | de la zona de operación versus BEP | Riesgos mecánicos primarios | Recomendación API 610 |
|---|---|---|---|
| Izquierda de BEP | Por debajo del 70% | Recirculación de succión, alto empuje radial, falla prematura del sello | Evite el funcionamiento continuo |
| Región operativa preferida | 80% a 110% | Vibración mínima, rigidez óptima del eje, mayor vida útil del rodamiento | Zona objetivo para servicio normal |
| Derecho de BEP | Más del 110% | Cavitación, alta vibración, NPSHr superior a NPSHa | Restringir el uso |
La coordinación neta positiva del cabezal de succión evita que el fluido hierva dentro del ojo del impulsor. Las prácticas estándar de la industria dictan mantener un margen seguro entre NPSHa y NPSHr (obligatorio). Normalmente exigimos un margen mínimo de 1 metro. Como alternativa, utilice una proporción de 1,1 a 1,5 dependiendo de la volatilidad del fluido y la densidad de energía de la bomba. Las bombas de alta energía exigen márgenes mayores. No asegurar este margen garantiza la cavitación. La cavitación erosiona rápidamente las paletas del impulsor y compromete el rendimiento hidráulico.
Las demandas de los procesos fluctúan. Debe proteger la bomba durante condiciones de baja demanda estableciendo límites mínimos de flujo seguro continuo. Existen dos tipos distintos de MCSF:
El MCSF estable casi siempre es mayor que el MCSF térmico. Evite sobredimensionar su bomba. Bombas de gran tamaño funcionan crónicamente cerca de MCSF. Esto obliga a instalar líneas de bypass, complicando el sistema y desperdiciando energía.
No es posible resolver todos los problemas del proceso utilizando una bomba en voladizo estándar. Alinear la estructura física de la bomba con la gravedad del proceso garantiza la longevidad mecánica. API 610 clasifica las bombas en familias estructurales específicas.
Las bombas OH2 cuentan con una carcasa montada en la línea central y un impulsor voladizo de una sola etapa. Representan los caballos de batalla de la industria del refino. Manejan perfectamente las tareas de proceso estándar. Las unidades OH2 admiten presiones moderadas y temperaturas típicas de hasta 400 °C. Ofrecen un excelente equilibrio entre confiabilidad y espacio manejable. Las unidades OH3 ofrecen una configuración vertical en línea. Elija OH3 cuando las limitaciones de espacio dicten la disposición de las tuberías. Tenga en cuenta que los diseños voladizos tienen límites en cuanto a la deflexión del eje bajo cargas pesadas.
Las transferencias de alta energía, alta presión o temperatura extrema requieren bombas entre rodamientos (BB). Las bombas BB2 utilizan carcasas divididas radialmente de una o dos etapas. Manejan aplicaciones agresivas de aceite caliente de forma segura. Cuando la dinámica del rotor exige configuraciones de varias etapas para aumentos masivos de presión, las bombas BB3 (divididas axialmente) o BB5 (carcasa de barril) se vuelven obligatorias. El diseño del eje con soporte simple de las bombas BB reduce drásticamente la deflexión del eje. Esta rigidez estructural protege los rodamientos durante alteraciones transitorias del proceso.
Las aplicaciones de sumidero o sistemas que sufren de NPSHa críticamente bajo requieren bombas suspendidas verticalmente. Las unidades VS4 funcionan bien en pozos de sumidero abiertos. Las unidades VS6 utilizan un enfoque multietapa "enlatado". Básicamente, la lata baja el impulsor de la primera etapa por debajo del nivel del suelo. Esto aumenta artificialmente la altura de succión estática, resolviendo deficiencias graves de NPSHa. Evaluamos exhaustivamente la longitud del cañón y la resonancia de la columna al especificar configuraciones VS6 para evitar la vibración estructural.
La selección hidráulica es sólo la mitad de la batalla. La integración de la bomba en la planta física introduce riesgos mecánicos complejos. Pasar por alto estos factores de implementación anula la confiabilidad operativa.
Las tuberías de proceso se expanden y contraen debido a cambios térmicos. Estos movimientos térmicos transfieren inmensas fuerzas y momentos directamente a las boquillas de la bomba. La carcasa de la bomba seleccionada debe soportar estas cargas de la boquilla sin deformarse. La distorsión de la carcasa provoca roce interno y fallo mecánico inmediato. Recomendamos encarecidamente integrar el software de selección de bombas junto con herramientas de análisis de tensión de tuberías como CAESAR II. Esta coordinación digital garantiza que los ingenieros de tuberías enruten las líneas correctamente para evitar una tensión excesiva en la carcasa.

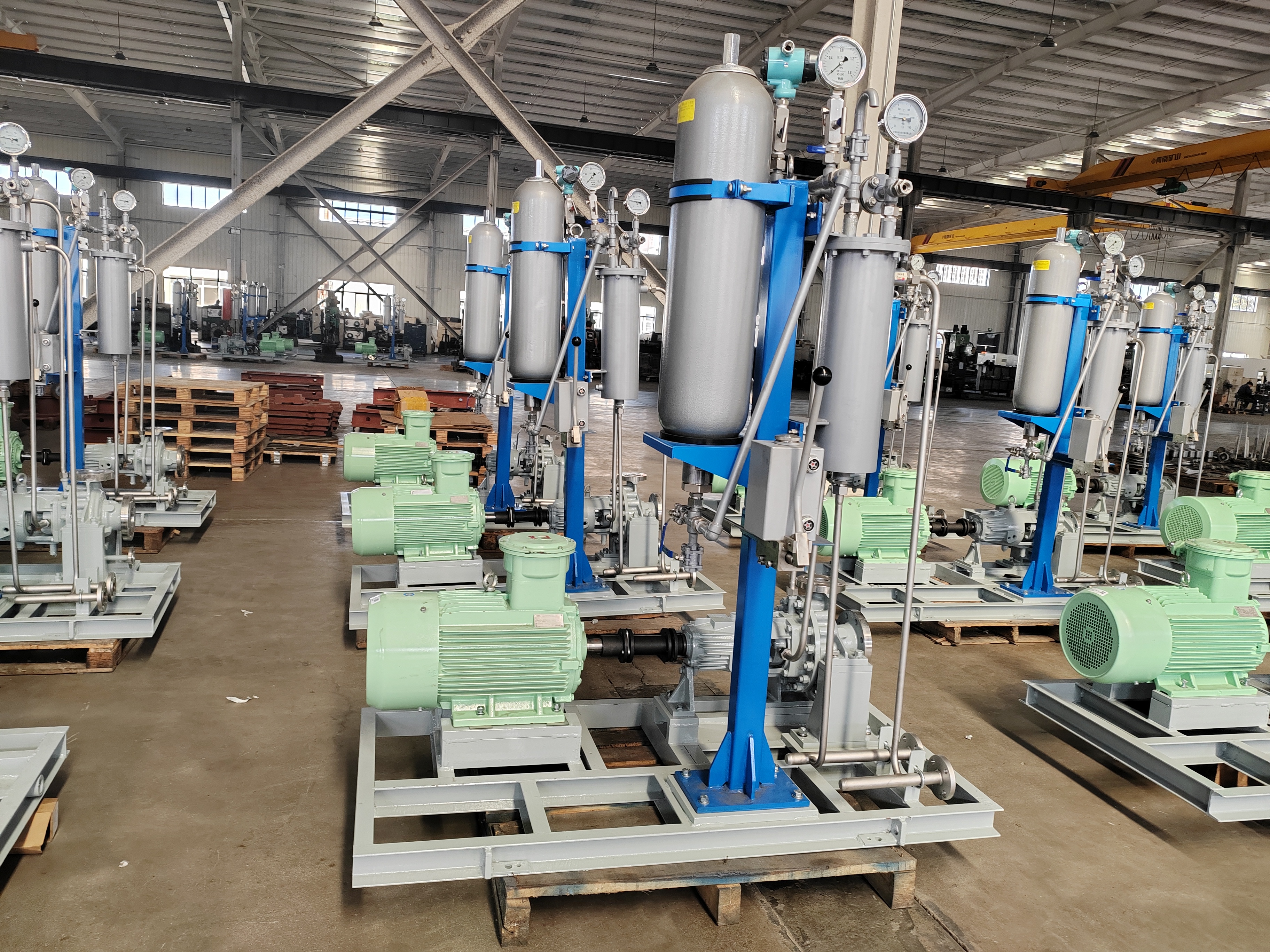

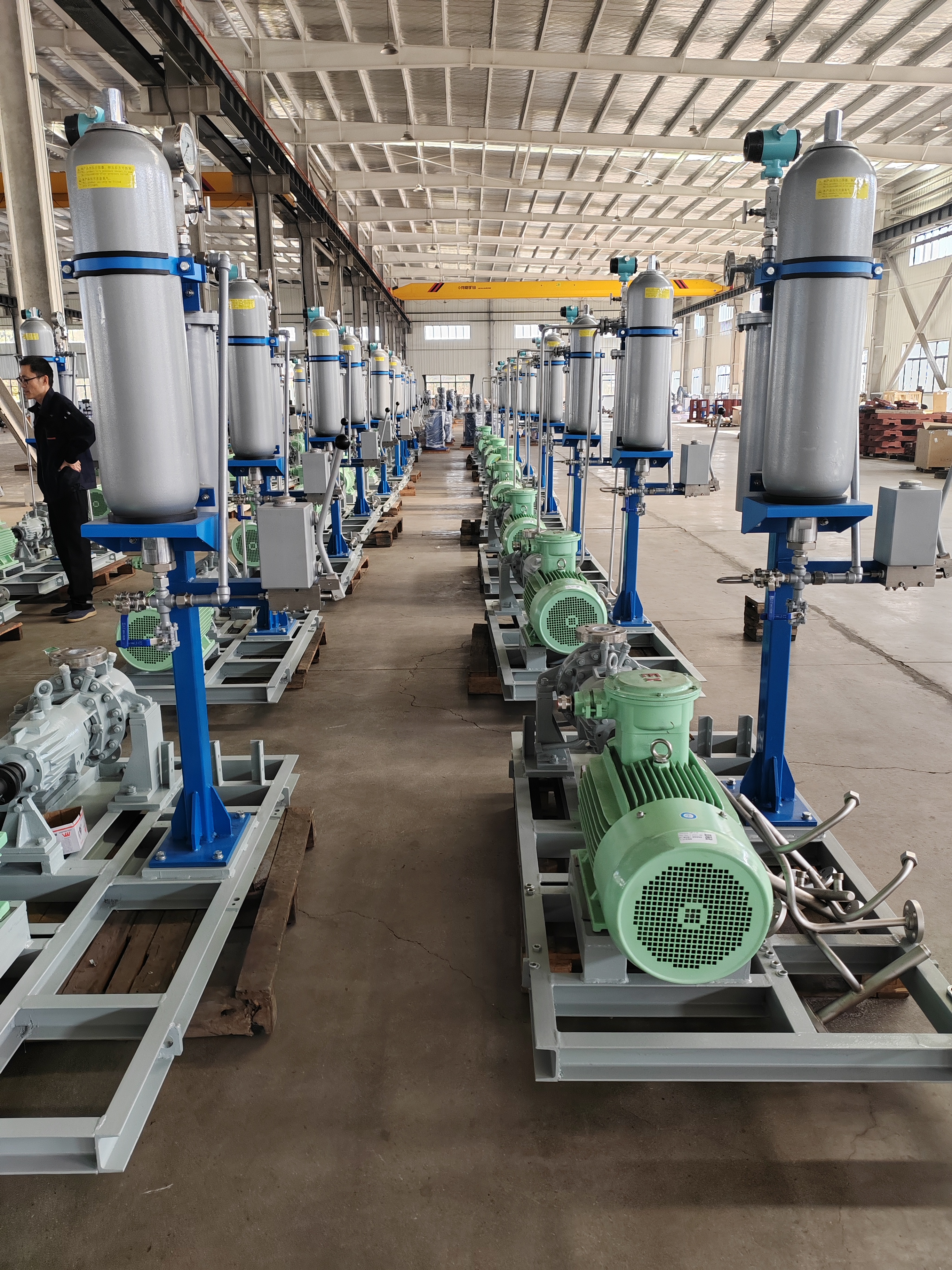

El sello mecánico representa la principal defensa contra fugas peligrosas. API 610 exige dimensiones específicas de la cámara de sellado para acomodar los sellos mecánicos API 682. Debe asegurarse de que el tamaño de la bomba admita la disposición de sello requerida. Los sellos simples, dobles o en tándem requieren holguras radiales específicas. Los sellos dobles de alta presión (Plan 53B o 54) añaden complejidad. Su elección de tamaño debe adaptarse a estas disposiciones sin comprometer el espacio físico alrededor de la carcasa del rodamiento.
La rigidez del eje determina directamente la vida útil del sello mecánico. Medimos la rigidez del eje utilizando la relación L³/D⁴. Aquí, "L" representa la longitud del eje en voladizo y "D" representa el diámetro del eje en la cara del sello. Una relación más baja indica un eje más rígido. La alta rigidez del eje minimiza la deflexión cuando la bomba funciona fuera de BEP. API 610 impone límites estrictos sobre la deflexión máxima permitida del eje. Siempre examine minuciosamente el diámetro del eje propuesto por el proveedor. Un eje ligeramente más grueso mejora drásticamente la longevidad del sello y del rodamiento.
Al evaluar los fabricantes de una bomba de transferencia de productos químicos API 610 , debe mirar mucho más allá del precio base. Las adquisiciones estratégicas requieren evaluar el pedigrí de ingeniería, las capacidades de fabricación y los protocolos de garantía de calidad.
No seleccione proveedores basándose únicamente en la disponibilidad inmediata. Evaluar su desempeño histórico en tareas de procesos agresivos similares. Solicite listas de referencias para el tipo de bomba API específico y la clase de material que desea comprar. Un proveedor que sobresalga en bombas de agua podría fracasar estrepitosamente al fabricar una bomba de barril BB5 para hidrocarburos de alta temperatura.
Un proveedor de confianza ofrece un mapa hidráulico sólido. Deben proporcionar una carcasa capaz de aceptar múltiples perfiles de impulsor. ¿El proveedor permite ajustes futuros del impulsor? Las condiciones del proceso a menudo cambian años después de la puesta en servicio inicial. Quiere poder instalar un impulsor más grande sin reemplazar toda la carcasa de presión. Buscamos proveedores que ofrezcan al menos un aumento del 5 % en la capacidad de carga a través del diámetro máximo del impulsor.
Nunca pase por alto las pruebas de aceptación de fábrica (FAT). Las pruebas rigurosas demuestran que el equipo funciona antes de llegar a su sitio. Requiere una prueba de rendimiento completa según los criterios de aceptación API 610. Exija una prueba de NPSHr si sus condiciones de succión son marginales. Las pruebas de vibración son absolutamente críticas. El proveedor debe demostrar que los niveles de vibración se mantienen dentro de los límites API 610 en toda la región operativa preferida. Si un proveedor carece de instalaciones de prueba internas integrales, descalifiquelo.
La metalurgia exótica requiere experiencia en fundición especializada. Evaluar el acceso directo a la fundición del proveedor. La fundición de acero inoxidable Super Duplex o Hastelloy requiere controles térmicos estrictos. La mala calidad de la fundición provoca porosidad y fallas catastróficas en los límites de presión. Examinar su historial con respecto a la documentación de exámenes no destructivos (NDE). Deben proporcionar registros impecables de pruebas de radiografías o tintes penetrantes para todas las carcasas críticas. Comprenda los plazos de entrega de estos materiales especializados, ya que las aleaciones exóticas habitualmente retrasan los cronogramas de los proyectos.
El dimensionamiento de una bomba de proceso API 610 exige precisión absoluta. Debe realizar una transición cuidadosa del dimensionamiento hidráulico técnico al abastecimiento estratégico. Establecer propiedades precisas de los fluidos sienta las bases. Hacer coincidir esas propiedades con una bomba que funcione de manera segura cerca de su punto de mejor eficiencia garantiza la estabilidad mecánica. La selección de la configuración estructural correcta (OH, BB o VS) garantiza que la unidad resista las tensiones ambientales y térmicas.
Un enfoque conservador y bien documentado para completar la hoja de datos API 610 minimiza los dolores de cabeza durante la puesta en servicio. No se apresure en la fase de especificación. Una rigurosa evaluación de los proveedores garantiza que recibirá equipos capaces de sobrevivir décadas en entornos peligrosos.
Tome medidas hoy para garantizar la confiabilidad de su proceso. Envíe sus hojas de datos de proceso, propiedades de fluidos y curvas de resistencia del sistema a su equipo de ingeniería. Solicite una revisión técnica exhaustiva y una selección preliminar de bombas para que su proyecto avance de manera segura.
R: El sobredimensionamiento es un error de ingeniería común causado por agregar demasiados márgenes de seguridad. Obliga a la bomba a funcionar muy a la izquierda de su punto de mejor eficiencia, a menudo cerca del flujo seguro mínimo continuo (MCSF). Esto provoca una severa recirculación interna, un alto empuje radial, fuertes vibraciones y una vida útil drásticamente reducida del sello mecánico.
R: La alta viscosidad del fluido aumenta la fricción interna. Reduce el caudal de la bomba, la altura generada y la eficiencia general al tiempo que aumenta el consumo de energía. Debe aplicar factores de corrección de rendimiento según los estándares del Instituto Hidráulico para garantizar que el motor y el impulsor seleccionados puedan soportar la resistencia viscosa.
R: El flujo térmico mínimo es el caudal más bajo absoluto necesario para disipar el calor interno y evitar que el fluido del proceso hierva. El flujo mínimo estable es la tasa requerida para evitar daños en la recirculación interna y la vibración mecánica. El flujo mínimo estable suele ser mucho mayor y dicta límites operativos.
R: Las bombas API 610 cuentan con paredes de carcasa mucho más pesadas para soportar altas presiones y corrosión. Incluyen límites estrictos de carga de boquillas permitidas, montaje en línea central para manejar la expansión térmica y requieren rigurosas pruebas de aceptación en fábrica. Estas características robustas garantizan la máxima confiabilidad y seguridad en tareas de procesos peligrosos.
