La especificación de equipos rotativos para aplicaciones de productos químicos agresivos presenta una realidad de alto riesgo para los ingenieros de planta y los administradores de instalaciones. Las bombas ANSI estándar a menudo se quedan cortas en ambientes de alta temperatura, alta presión o altamente corrosivos. Estas operaciones exigentes requieren una integridad estructural sin concesiones para evitar fugas catastróficas y costosos tiempos de inactividad inesperados. Al transferir hidrocarburos volátiles o soluciones ácidas, una simple falla mecánica rápidamente se convierte en un incidente de seguridad grave. Seleccionar el equipo adecuado no se trata sólo de cumplir un estándar mecánico básico sobre el papel. Se trata de equilibrar activamente el gasto de capital inicial con la seguridad operativa, el cumplimiento medioambiental y el tiempo medio entre fallos (MTBF) a largo plazo. Debe evaluar cuidadosamente cada grado de material, espesor de carcasa y elección de diseño para proteger sus instalaciones. Este artículo proporciona un marco de evaluación técnica integral para ayudarlo a navegar con confianza por propuestas complejas de proveedores. Exploraremos cómo las configuraciones estructurales y la ingeniería de sellos separan las verdaderas soluciones de servicio pesado de las alternativas de servicio liviano. Los lectores aprenderán exactamente cómo evaluar los componentes críticos para garantizar la máxima confiabilidad en entornos de procesamiento hostiles.
La coincidencia de materiales no es negociable: la especificación de materiales de bombas centrífugas estándar API 610 (p. ej., clase S, clase A o clase D) depende estrictamente de la corrosividad del fluido, los límites de temperatura y la gravedad específica.
La construcción dicta la confiabilidad: el espesor de la carcasa, el diseño de la carcasa del cojinete y las capacidades de carga de la boquilla separan las verdaderas aplicaciones de servicio pesado de las alternativas de servicio liviano.
Los sellos definen la seguridad: una bomba de proceso químico es tan segura como su cámara de sello (que generalmente integra los estándares API 682).
Verifique antes de comprar: Exija siempre informes de pruebas de materiales (MTR) y pruebas de rendimiento verificables (hidrostáticas y NPSH) en la etapa de evaluación.
Los operadores de plantas comparan constantemente las bombas químicas estándar con los estrictos requisitos de la refinación y el procesamiento petroquímico. Una bomba de proceso químico estándar podría manejar ácidos ligeros de manera eficiente a temperatura ambiente. Sin embargo, se degradará rápidamente en condiciones de calor extremo, condiciones de fluidos volátiles o altas presiones del sistema. El costo comercial de un tiempo de inactividad inesperado en una planta de proceso continuo a menudo alcanza decenas de miles de dólares por hora. Además, las fugas peligrosas conllevan severas multas regulatorias, costos de remediación ambiental e incidentes de seguridad inaceptables. Necesita un diseño diseñado para una contención absoluta.
Las ventajas básicas de este diseño de alta resistencia ofrecen una superioridad estructural inmediata sobre las bombas convencionales montadas con patas. Por ejemplo, el soporte de la línea central se adapta a la expansión térmica de forma segura y simétrica. Esta característica crítica evita la desalineación destructiva del eje al transferir fluidos a temperaturas extremas. Los diseños estándar montados con patas tienden a empujar la carcasa hacia arriba durante la expansión térmica, destruyendo cojinetes y sellos. Además, las carcasas más pesadas proporcionan un margen de corrosión sustancial. También absorben cargas pesadas de tuberías de forma segura sin transferir tensión a los elementos giratorios.
Los mayores costos iniciales de materiales y construcción a menudo disuaden a los compradores durante la fase de adquisición. Sin embargo, estas inversiones se amortizan exponencialmente gracias al MTBF extendido. Experimentará una reducción drástica de las intervenciones de mantenimiento en entornos altamente corrosivos. Reemplazar una unidad ANSI defectuosa varias veces durante cinco años consume enormes presupuestos de mano de obra y mantenimiento. Una perspectiva sólida del ciclo de vida demuestra el valor de la ingeniería de servicio pesado. El tiempo de ejecución continuo e ininterrumpido justifica fácilmente la construcción premium.
La selección de materiales dicta la supervivencia del equipo. La selección de materiales adecuados para bombas centrífugas API 610 determina cuánto tiempo resistirá su activo ataques químicos agresivos. Debe navegar con cuidado por la matriz de clasificación de materiales estándar, ya que no es negociable hacer coincidir la metalurgia con la corrosividad del fluido, los límites de temperatura y la gravedad específica.
Matriz de clasificación de materiales estándar
Clase de clasificación | Tipo de material primario | Escenarios de aplicación típicos |
|---|---|---|
Clases S | Acero al carbono y hierro fundido | Fluidos no corrosivos, transferencias químicas básicas e hidrocarburos estándar. |
Clases C | 12% cromo | Resistencia de nivel medio, utilizada a menudo para hidrocarburos levemente agresivos o de alta temperatura. |
Clases A | Acero inoxidable austenítico (316L) | El principal caballo de batalla para procesos químicos corrosivos estándar. |
Clases D | Acero inoxidable dúplex y súper dúplex | Esencial para la resistencia a las picaduras en ambientes con alto contenido de cloro, agua muy ácida o ácida. |
El cumplimiento garantiza la integridad básica del material en todo el límite del fluido. Debe exigir el cumplimiento de NACE MR0175/ISO 15156 para aplicaciones de gases o fluidos ácidos. Esta norma dicta límites estrictos de dureza para evitar el agrietamiento por tensión de sulfuro en ambientes de sulfuro de hidrógeno. La identificación positiva de materiales (PMI) también juega un papel fundamental durante la evaluación de proveedores. Las pruebas PMI utilizan fluorescencia de rayos X para garantizar que la composición de la aleación coincida exactamente con sus especificaciones antes del envío.
El riesgo de implementación sigue siendo alto durante la fase de especificación si los datos del fluido son inexactos. La especificación excesiva de materiales desperdicia innecesariamente su presupuesto de capital crítico. Por ejemplo, seleccionar Super Duplex para una transferencia de agua limpia a temperatura ambiente no ofrece ningún beneficio práctico. Por el contrario, las especificaciones insuficientes provocan fallas catastróficas por corrosión, adelgazamiento rápido de las paredes y cierres de instalaciones. Siempre base sus elecciones de materiales en propiedades de fluidos verificadas y de alta precisión y consulte a metalúrgicos especializados cuando sea necesario.
Las propuestas de los proveedores a menudo parecen engañosamente similares sobre el papel. Debe examinar las configuraciones mecánicas de una bomba API 610 antes de emitir una orden de compra. El marco estructural determina qué tan bien el equipo maneja la tensión hidráulica interna y las fuerzas externas de las tuberías.
Considere estas configuraciones de bombas primarias al evaluar el diseño de la planta y los requisitos de fluidos:
Sobresaliente (OH2, OH3): Estos modelos funcionan mejor para aplicaciones estándar de transferencia de químicos. Se adaptan bien a espacios reducidos y, al mismo tiempo, brindan un soporte sólido en la línea central.
Entre rodamientos (BB1, BB2, BB3): Necesita estas configuraciones para la inyección de productos químicos de múltiples etapas, de alto flujo y alta presión. El soporte de doble rodamiento estabiliza el rotor bajo cargas hidráulicas extremas.
Suspendidos verticalmente (VS4, VS6): los ingenieros los evalúan para extracción de pozos de sumidero profundo. También resuelven escenarios desafiantes de baja altura neta de succión positiva disponible (NPSHa) en sistemas de tuberías complejos.
Más allá de las configuraciones básicas, las capacidades de carga de las boquillas exigen mucha atención. La norma exige espesores de pared más pesados en toda la carcasa. Este diseño proporciona un estricto margen de corrosión mínimo de 3 mm, lo que garantiza que el límite de presión permanezca seguro incluso después de años de funcionamiento. Las carcasas más gruesas también soportan cargas de tubería permitidas mucho mayores. Usted evita la peligrosa distorsión de la carcasa y el roce interno al exigir estas paredes de alta resistencia.
La dinámica del rotor impacta directamente el rendimiento del sello mecánico. Requiere ejes rígidos con una relación L³/D⁴ baja (donde L es la longitud del eje en voladizo y D es el diámetro del eje). Esta rigidez minimiza la deflexión del eje en las caras del sello mecánico durante la operación fuera de diseño. Previene fugas prematuras del sello. Además, verifique los requisitos estándar de vida útil de los rodamientos. Los soportes de rodamientos deben garantizar un mínimo de 25.000 horas de funcionamiento continuo.
La cámara de sellado funciona como su principal defensa contra fugas de fluidos peligrosos. Una carcasa resistente no significa absolutamente nada si el fluido se escapa a lo largo del eje giratorio. La norma exige estrictamente dimensiones generosas y específicas de la cámara de sellado. Estas dimensiones más grandes se adaptan fácilmente a sellos mecánicos avanzados API 682. La integración de API 682 garantiza una contención sólida y estandarizada en todas las plataformas de proveedores, simplificando el mantenimiento futuro y la gestión de inventario.

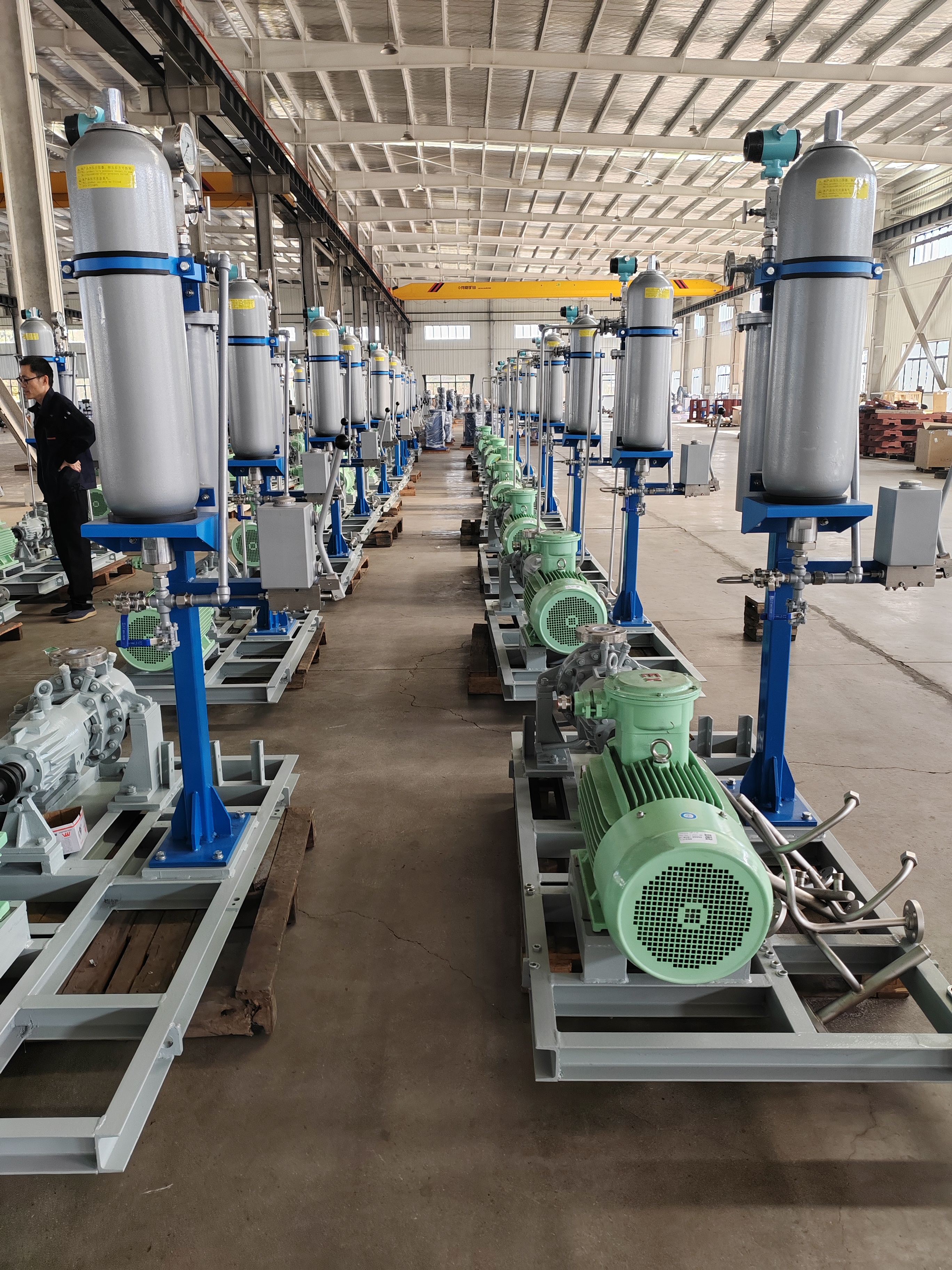

El manejo de fluidos agresivos requiere una evaluación rigurosa de los sellos. Los productos químicos tóxicos, cancerígenos o altamente inflamables exigen cero emisiones fugitivas. Debe evaluar cuidadosamente los sellos mecánicos dobles para lograr este objetivo. Una configuración Plan 52 utiliza un fluido amortiguador sin presión para capturar las fugas del sello interno. Una configuración del Plan 53 utiliza un sistema de fluido barrera presurizado. El Plan 53 garantiza que cualquier fuga menor en el sello ingrese al proceso, manteniendo los químicos peligrosos de forma segura dentro de la carcasa.
También debe evaluar los sistemas de soporte de sellos propuestos por el proveedor. Los proveedores deben alinear los planes de lavado y enfriamiento según las propiedades específicas de calor, presión de vapor y cristalización del fluido. Los fluidos con alto calor específico requieren intercambiadores de calor robustos en el circuito de lavado del sello. Los líquidos cristalizados pueden requerir enfriamientos externos con vapor para evitar que los sólidos destruyan las delicadas caras del sello. Un lavado adecuado mantiene las caras del sello limpias y frías, lo que garantiza una larga vida útil.
Leer entre líneas la propuesta de un proveedor requiere diligencia técnica. Debe evaluar la cotización mucho más allá del precio final. Compruebe si la placa base propuesta realmente cumple con los estándares de servicio pesado. Muchos proveedores sustituyen productos más baratos y endebles para reducir sus ofertas. Una placa base débil arruina la alineación del eje, aumenta la vibración y destruye los rodamientos prematuramente.
Las pruebas obligatorias evitan que unidades defectuosas lleguen a su sitio. Debe especificar pruebas no negociables antes de aprobar el envío:
Prueba hidrostática: el fabricante debe presurizar la carcasa a 1,5 veces la presión de trabajo máxima permitida para verificar la integridad estructural.
Pruebas de rendimiento: valide la altura, el flujo, la eficiencia hidráulica y los niveles de vibración en múltiples puntos con respecto a la curva aprobada.
Prueba NPSH: confirma los márgenes de cavitación exactos necesarios para proteger el impulsor del colapso destructivo de las burbujas de vapor.
Sus próximos pasos deben centrarse en una documentación rigurosa del proceso. Prepare una solicitud de cotización (RFQ) sólida que no deje lugar a suposiciones. Incluya hojas de datos de fluidos completas y precisas que detallen las temperaturas máximas de funcionamiento y los rastros de contaminantes. Exija los certificados de material requeridos por adelantado en la etapa de propuesta. Finalmente, insista en un Plan de Inspección y Pruebas (ITP) detallado para garantizar la transparencia de la fabricación y establecer puntos de espera claros para sus inspectores.
La selección de equipos de transferencia de productos químicos de alta resistencia es un ejercicio de estricta mitigación de riesgos. También impulsa una gestión de activos exitosa a largo plazo. No se pueden tomar atajos al procesar líquidos explosivos o altamente corrosivos. La selección precisa de materiales constituye la base de la seguridad de las instalaciones y la producción continua. Estándares de construcción estrictos, carcasas de rodamientos rígidas y cámaras de sellado robustas son las únicas formas de garantizar la integridad operativa a largo plazo. Verifique siempre las afirmaciones de los proveedores con datos de pruebas tangibles y certificados de materiales.
Alentamos a los ingenieros y equipos de adquisiciones a colaborar profundamente durante la fase de especificación. Consulte a fabricantes especializados para mapear con precisión sus perfiles químicos específicos. Compare sus datos de fluidos directamente con las tablas de materiales estándar oficiales para evitar errores costosos. Tomar estos pasos meticulosos garantiza que sus instalaciones funcionen de manera segura y eficiente durante décadas.
R: A-8 utiliza acero inoxidable austenítico (como 316L). Proporciona una sólida resistencia a los productos químicos corrosivos estándar. D-1 utiliza acero inoxidable dúplex. Duplex ofrece una resistencia superior al agrietamiento y picaduras por corrosión bajo tensión de cloruro. D-1 cuesta más por adelantado pero sobrevive mucho más tiempo en entornos hostiles y con alto contenido de cloro.
R: Si bien las bombas ANSI funcionan bien para tareas ligeras a moderadas, carecen de rigidez estructural. Usted requiere estrictamente el estándar de servicio pesado para presiones más altas, temperaturas extremas y riesgos explosivos o tóxicos. Las carcasas más pesadas y las robustas carcasas de cojinetes evitan fallas catastróficas en estas condiciones severas.
R: La norma exige estrictamente un margen mínimo de corrosión de 3,0 mm (0,12 pulgadas) para las carcasas de presión. Este espesor adicional garantiza que la carcasa mantenga su integridad estructural y sus capacidades de contención de presión incluso después de años de exposición continua a fluidos químicos corrosivos.
R: Debe solicitar informes de pruebas de materiales certificados (CMTR) del proveedor. Además, exigir pruebas de identificación positiva de materiales (PMI) durante la fase de inspección final. PMI utiliza fluorescencia de rayos X para confirmar la composición química exacta de la aleación antes de enviar la unidad a sus instalaciones.
