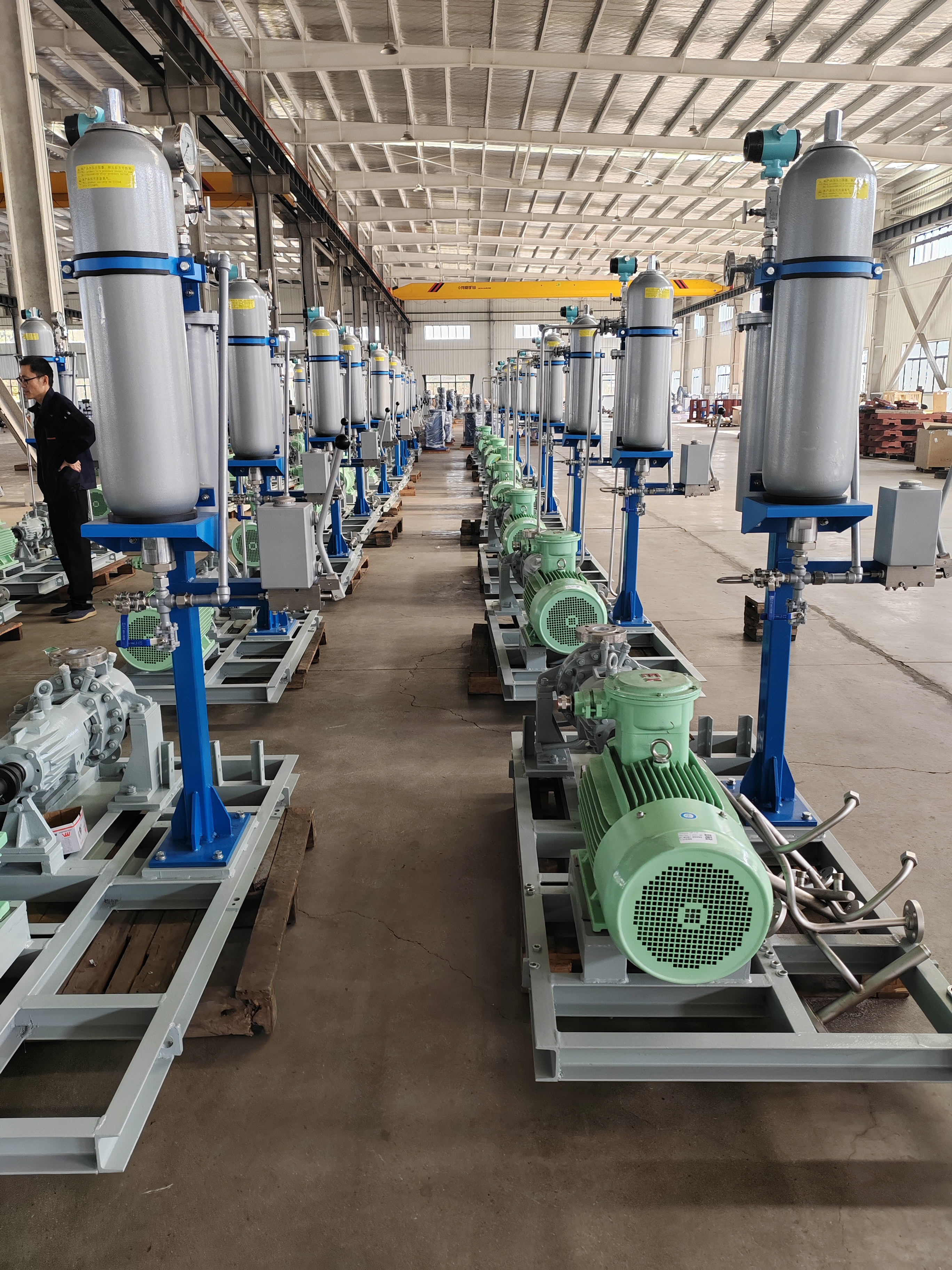

¿Qué capacidad de bomba centrífuga Api 610 necesita su proyecto?

Preguntar

El tamaño de las bombas en aplicaciones críticas de hidrocarburos y petroquímicas conlleva riesgos increíblemente altos. Sobredimensionar su equipo conduce directamente a un desperdicio de energía y a una vibración mecánica excesiva. Un tamaño insuficiente provoca una cavitación rápida y fallos prematuros de los rodamientos. Ambos errores detienen por completo la producción industrial. Determinar la capacidad correcta requiere más que igualar los caudales básicos y las cifras de altura. Debe alinear el rendimiento hidráulico de su sistema directamente con los estrictos estándares de confiabilidad API 610 (12.ª edición). Este estándar garantiza que el equipo sobreviva a los exigentes entornos de refinería. Creamos esta guía para ayudarle a navegar por estos complejos requisitos de tamaño. Aprenderá un marco estructurado para calcular con precisión las necesidades de capacidad exactas. También evaluamos regiones operativas estándar frente a escenarios extremos. Finalmente, proporcionamos pasos prácticos para seleccionar el equipo adecuado para sus instalaciones. Luego podrá especificar un sistema de bombeo robusto construido para una estabilidad operativa a largo plazo.

Conclusiones clave

  • La selección precisa de la capacidad depende del equilibrio de la región operativa preferida (POR) con la región operativa permitida (AOR) para minimizar el sello mecánico y la tensión del rodamiento.
  • Las demandas de alta capacidad y alta presión dictan configuraciones estructurales específicas (en voladizo, entre cojinetes o suspendido verticalmente) en lugar de selecciones genéricas.
  • Las propiedades de los fluidos, específicamente en transferencias químicas severas, alteran fundamentalmente la forma en que los requisitos de capacidad se traducen en especificaciones mecánicas y de materiales.
  • Seleccionar un proveedor confiable requiere verificar sus capacidades de prueba, el cumplimiento de la 12.ª edición y la transparencia con respecto a las curvas de rendimiento de la bomba.

Definición de su punto de referencia: Especificaciones principales de la bomba centrífuga API 610

Comience por evaluar los requisitos hidráulicos fundamentales de sus instalaciones. Un sistema altamente confiable requiere datos de referencia precisos incluso antes de examinar las curvas del fabricante. Debe establecer estrictas especificaciones de bomba centrífuga API 610 para evitar fallas operativas catastróficas.

  1. Calcule la altura del sistema y el caudal: debe distinguir claramente entre su capacidad operativa normal y su capacidad nominal. La capacidad normal representa el caudal durante el funcionamiento continuo diario. La capacidad nominal añade un margen de seguridad para tener en cuenta las fluctuaciones del sistema. Las pautas API generalmente recomiendan un margen del 10% por encima del flujo normal. Este margen evita un subdimensionamiento durante aumentos inesperados del proceso. Sin embargo, los márgenes excesivos empujan el punto operativo demasiado hacia la izquierda en la curva de rendimiento. Esto crea recirculación interna y vibraciones estructurales severas.
  2. Evalúe NPSHa frente a NPSHr: La cabeza de succión positiva neta disponible (NPSHa) representa la presión absoluta del fluido en el puerto de succión. La altura neta de succión positiva requerida (NPSHr) define la presión mínima que la bomba necesita para funcionar sin cavitar. El margen inadecuado de NPSH sigue siendo la principal causa de fallas de las bombas relacionadas con la capacidad. Debe asegurarse de que NPSHa supere cómodamente el NPSHr en todo el rango operativo. Un margen decreciente provoca que las burbujas de vapor implosionen violentamente contra las paletas del impulsor.
  3. Determine el flujo mínimo continuo estable (MCSF): MCSF define la capacidad absoluta más baja que la unidad puede manejar de forma segura. Operar por debajo de este umbral provoca una acumulación térmica destructiva. La temperatura del fluido aumenta rápidamente debido a la fricción mecánica interna. El flujo bajo también provoca una inestabilidad mecánica grave. La deflexión del eje aumenta considerablemente, destruyendo los sellos mecánicos y los cojinetes. Identifique siempre el MCSF antes de finalizar el diseño de su sistema.
  4. Tenga en cuenta la viscosidad del fluido y la gravedad específica: el bombeo de fluidos pesados ​​o volátiles altera significativamente sus cálculos hidráulicos básicos. Los fluidos altamente viscosos aumentan la resistencia interna. Esta fricción lo obliga a reducir la capacidad y la eficiencia general de la bomba. Los fluidos volátiles se convierten en vapor fácilmente. La vaporización exige un margen de NPSH más alto para mantener un flujo de líquido estable. Debe corregir sus curvas de rendimiento basadas en agua para reflejar con precisión el fluido de proceso real.
~!phoenix_varIMG2!~

Evaluación de la región operativa preferida (POR) frente a AOR

Comprender dónde opera su unidad en su curva de rendimiento dicta su vida útil mecánica. La norma enfatiza en gran medida el funcionamiento dentro de límites hidráulicos específicos. Debe equilibrar la región operativa preferida (POR) con la región operativa permitida (AOR).

Apunta al escenario ideal dentro del POR. El Punto de Mejor Eficiencia (BEP) representa la capacidad exacta donde las fuerzas hidráulicas se equilibran perfectamente dentro de la carcasa. El fluido se mueve a través de la voluta suavemente. La vibración cae a su nivel más bajo absoluto. El POR normalmente abarca entre el 70% y el 120% de la capacidad del BEP. Hacer funcionar su equipo dentro de esta ventana garantiza la máxima confiabilidad mecánica. Las cargas hidráulicas equilibradas minimizan la tensión en el eje y los cojinetes. La vida del sello se extiende significativamente. Los operadores experimentan menos paradas inesperadas por mantenimiento.

Operar fuera del POR introduce complejas realidades de ingeniería. Muchas instalaciones no pueden mantener sus caudales perfectamente estables durante todo el año. Las demandas de los procesos fluctúan constantemente. Es posible que deba operar dentro de la región operativa permitida (AOR) más amplia. El AOR abarca los límites extremos donde el fabricante permite la operación. Los caudales aquí son mucho más bajos o mucho más altos que el BEP. Correr cerca de los bordes del AOR aumenta drásticamente la turbulencia interna. Las cargas radiales en el impulsor alcanzan niveles peligrosos. Estas intensas fuerzas intentan doblar el eje giratorio durante el funcionamiento.

Implementar estrategias estrictas de mitigación de riesgos si la operación en el AOR es inevitable. Las configuraciones estándar fallarán prematuramente bajo cargas radiales extremas. Debes modificar el equipo de forma proactiva.

  • Especifique diseños de eje de servicio pesado para resistir deflexiones extremas.
  • Actualice las carcasas de los rodamientos para soportar cargas radiales intensas y continuas.
  • Instale anillos de desgaste mejorados para mantener espacios internos ajustados a pesar de la alta vibración.
  • Solicite estas mejoras estructurales durante la fase inicial de diseño y adquisición.

Adaptación de las necesidades de capacidad a las configuraciones API 610

Cada requisito de capacidad exige una huella estructural específica. No se puede forzar un único estilo de diseño para manejar todos los caudales de forma segura. Seleccionar la bomba centrífuga api 610 adecuada requiere hacer coincidir su capacidad calculada con las configuraciones estándar de la industria.

Las bombas en voladizo (OH) (OH1-OH6) funcionan mejor para capacidades bajas a medias. Estas unidades cuentan con un impulsor montado en el extremo de un eje en voladizo. Manejan perfectamente ambientes de presión moderada. Sin embargo, poseen limitaciones mecánicas inherentes. Empujar una bomba OH más allá de sus límites de capacidad estándar crea fuerzas radiales masivas. Estas fuerzas causan una severa deflexión del eje. El diseño en voladizo simplemente no puede soportar cargas hidráulicas extremas sin flexionarse.

Las bombas entre rodamientos (BB) (BB1-BB5) destacan en aplicaciones de alta capacidad. El impulsor se asienta de forma segura entre dos carcasas de cojinetes de alta resistencia. Este diseño proporciona la máxima estabilidad del rotor. Las bombas BB dominan las aplicaciones de refinerías y tuberías de servicio pesado a nivel mundial. Manejan fácilmente requisitos de fluidos de alta presión y de múltiples etapas. El eje totalmente soportado evita la deflexión incluso cuando los operadores empujan las capacidades hasta los bordes extremos de la curva.

Las bombas suspendidas verticalmente (VS) (VS1-VS7) resuelven desafíos espaciales y de succión únicos. Las instalaciones a menudo carecen del espacio físico necesario para grandes unidades horizontales. Las bombas VS encajan perfectamente en aplicaciones de sumidero o pozo. También resuelven problemas de bajo NPSHa al sumergir profundamente el impulsor de la primera etapa en el depósito de fluido. Esta configuración vertical mantiene volúmenes de capacidad específicos cuando la succión a nivel de superficie sigue siendo imposible.

Comparación de configuración de bombas API 610

Tipo de configuración Rango de capacidad ideal Ventajas principales Limitaciones comunes
Sobresaliente (Serie OH) Bajo a Medio Tamaño compacto, mantenimiento accesible Alto riesgo de deflexión del eje en capacidades extremas
Entre rodamientos (Serie BB) De alto a muy alto Estabilidad superior del rotor, maneja altas presiones fácilmente Gran huella, procedimientos de alineación complejos
Suspendido verticalmente (Serie VS) Variable Resuelve NPSHa bajo y ocupa una superficie mínima Requiere sumideros profundos, difícil acceso interno.

Ajustes de capacidad para aplicaciones centrífugas de transferencia de productos químicos industriales API 610

El manejo de fluidos peligrosos exige consideraciones hidráulicas especializadas. Los entornos químicos severos cambian el rendimiento de los equipos giratorios con el tiempo. Debe ajustar sus modelos de capacidad al implementar un sistema centrífugo de transferencia de productos químicos industriales API 610 .

Tenga en cuenta estrictamente la corrosión y las tolerancias de materiales. Los productos químicos agresivos atacan implacablemente los componentes internos. La corrosión devora lentamente las paletas del impulsor y las paredes de la carcasa. Esta degradación continua aumenta las holguras internas con el tiempo. Los espacios libres más amplios hacen que el fluido se deslice hacia atrás desde el lado de descarga hacia el lado de succión. Esta recirculación interna reduce efectivamente la capacidad a largo plazo. La unidad pierde eficiencia operativa rápidamente. Debe seleccionar aleaciones altamente resistentes para mantener el rendimiento básico.

Prepárese para variaciones extremas de temperatura. La transferencia química a menudo implica fluidos muy calentados o enfriados criogénicamente. La expansión térmica afecta directamente el manejo de la capacidad. Los componentes metálicos crecen o se contraen según la temperatura del fluido. Esta expansión altera la geometría interna crítica. Los ingenieros deben calcular estos cambios dimensionales y seleccionar clases de materiales API específicas. El hierro fundido estándar se romperá bajo un choque térmico. Necesita clases de materiales robustas como S-6, C-6 o A-8. Estos materiales mejorados mantienen espacios críticos a pesar del calor extremo.

Evalúe cuidadosamente los requisitos de la cámara de sellado. La capacidad operativa dicta directamente su selección de sello mecánico. Los altos caudales generan presiones más altas dentro de la cámara de sellado. Debe cumplir con los planes de sellado estándar API 682 para evitar fugas peligrosas. Un sello defectuoso durante la transferencia de productos químicos crea graves riesgos ambientales y de seguridad. Haga coincidir el plan de lavado de sellos con la capacidad específica y el perfil de presión del fluido. Mantenga las caras del sello frías y perfectamente lubricadas en todo momento.

Cómo examinar a un proveedor de bombas centrífugas API 610 para sus necesidades de capacidad

Encontrar el equipo adecuado significa encontrar el socio fabricante adecuado. No puede confiar su infraestructura crítica a proveedores no verificados. Debe examinar rigurosamente a su proveedor de bombas centrífugas api 610 antes de finalizar cualquier orden de compra.

Exija transparencia total en las pruebas de rendimiento. Los proveedores confiables brindan pruebas de rendimiento certificadas de circuito cerrado. Deben demostrar que la unidad cumple con su curva de capacidad específica en el banco de pruebas. No acepte curvas puramente teóricas. Exija datos de pruebas físicas antes de enviar el equipo. Esta prueba verifica la altura, el flujo, los límites de vibración y las temperaturas de los cojinetes bajo cargas operativas reales.

Verifique el estricto cumplimiento de las actualizaciones de la 12.ª edición. El estándar evoluciona constantemente para abordar las fallas de la industria. La última edición incluye estrictas actualizaciones de confiabilidad y mantenibilidad. Asegúrese de que el proveedor cumpla estrictamente con estos estándares actuales. Algunos proveedores intentan vender modelos heredados simplemente calificados como conformes. Debe verificar que sus diseños cumplan con los criterios de prueba y dimensiones específicos de la edición más reciente.

Evaluar su soporte de ingeniería y personalización. Un proveedor creíble se comporta como un verdadero socio de ingeniería. Revisarán críticamente sus datos de capacidad. Rechazarán especificaciones operativas poco realistas. Ofrecen modificaciones hidráulicas precisas en lugar de vender un desajuste disponible en el mercado.

  • Sugieren un ajuste preciso del impulsor para alcanzar su BEP exacto.
  • Personalizan las placas base para reducir la resonancia.
  • Analizan datos de gravedad específica para ajustar el tamaño del motor con precisión.

Verifique el ciclo de vida y la disponibilidad del mercado de repuestos. Las bombas industriales funcionan de forma continua durante décadas. Debe verificar la disponibilidad a largo plazo de las piezas OEM. Asegúrese de que el proveedor mantenga redes de servicio regionales sólidas. Es obligatorio acceder rápidamente a anillos de desgaste, impulsores y cojinetes de repuesto. El rápido soporte posventa mantiene la eficiencia de su capacidad durante la vida útil esperada de más de 20 años de la bomba.

Conclusión

La especificación de equipos rotativos industriales requiere un equilibrio analítico cuidadoso. Debe armonizar los cálculos hidráulicos, la configuración estructural y el cumplimiento de estándares estrictos. Evite confiar en estimaciones genéricas para sus requisitos de flujo y altura. Alentamos a los ingenieros de proyectos y a los equipos de adquisiciones a finalizar completamente las curvas de sus sistemas. Recopile datos de fluidos exactos antes de contratar a cualquier proveedor. Pequeñas variaciones en la viscosidad o la gravedad específica alteran drásticamente las necesidades de capacidad. Tome medidas ahora revisando los esquemas actuales de sus instalaciones. Solicite una consulta técnica detallada de un fabricante certificado. Envíe las especificaciones de su proyecto finalizado para recibir una evaluación hidráulica precisa y una cotización de equipo personalizada.

Preguntas frecuentes

P: ¿Cuál es el margen de capacidad estándar requerido para una bomba API 610?

R: Los ingenieros suelen añadir un margen de seguridad del 10 % al flujo operativo normal. Esta adición define la capacidad nominal. Esta práctica evita el subdimensionamiento del equipo y garantiza que maneje con seguridad los aumentos inesperados del proceso. Sin embargo, evite agregar márgenes excesivos, que obliguen a la bomba a operar lejos de su punto de mejor eficiencia.

P: ¿Puedo operar mi bomba API 610 por debajo de su flujo mínimo continuo estable (MCSF)?

R: No. Operar por debajo del MCSF provoca riesgos mecánicos extremos. El líquido se sobrecalienta rápidamente, provocando una cavitación grave. La vibración aumenta violentamente, provocando un fallo inminente del eje o del rodamiento. Si es inevitable el funcionamiento a baja capacidad, debe instalar válvulas de derivación de flujo mínimo automatizadas para proteger el equipo.

P: ¿Cómo afecta API 610 12.ª edición a las evaluaciones de capacidad y rendimiento?

R: La 12.ª edición introduce límites de vibración más estrictos y criterios de prueba mucho más estrictos. Exige pruebas físicas rigurosas de rendimiento. Los fabricantes deben demostrar que las bombas realmente funcionan de manera confiable a sus capacidades nominales bajo tolerancias específicas. Esta actualización elimina las lagunas en el tamaño teórico que se encuentran en ediciones estándar anteriores.
